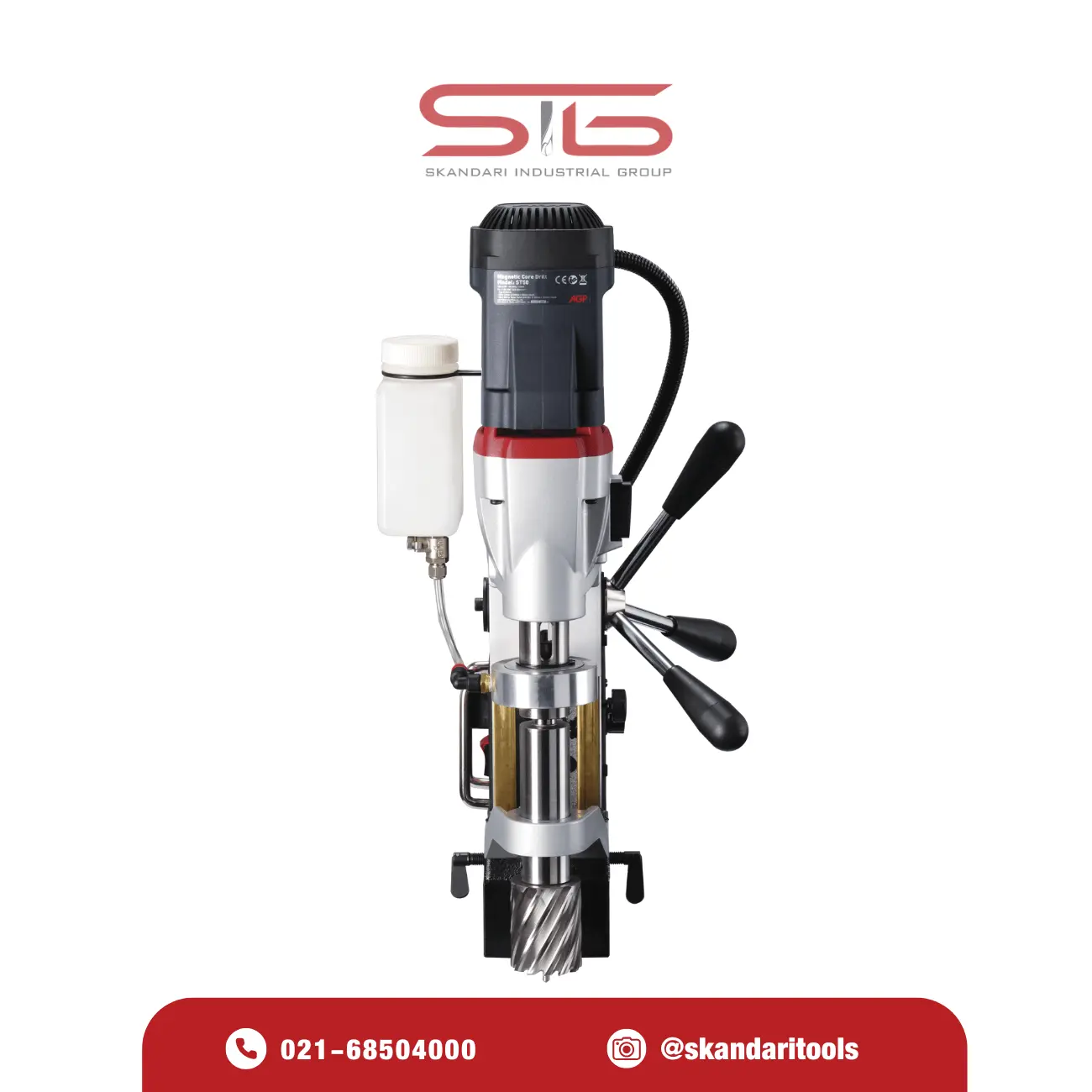

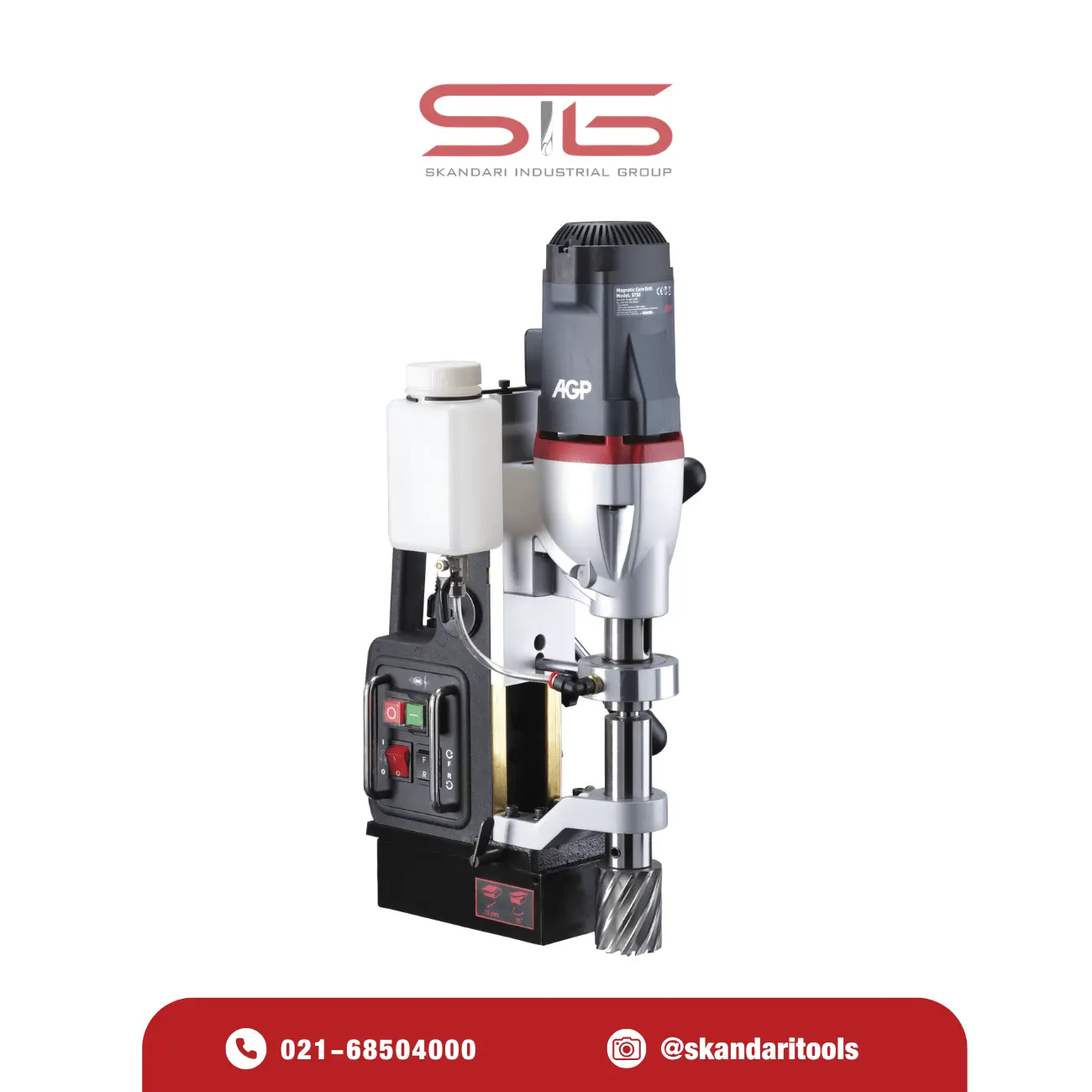

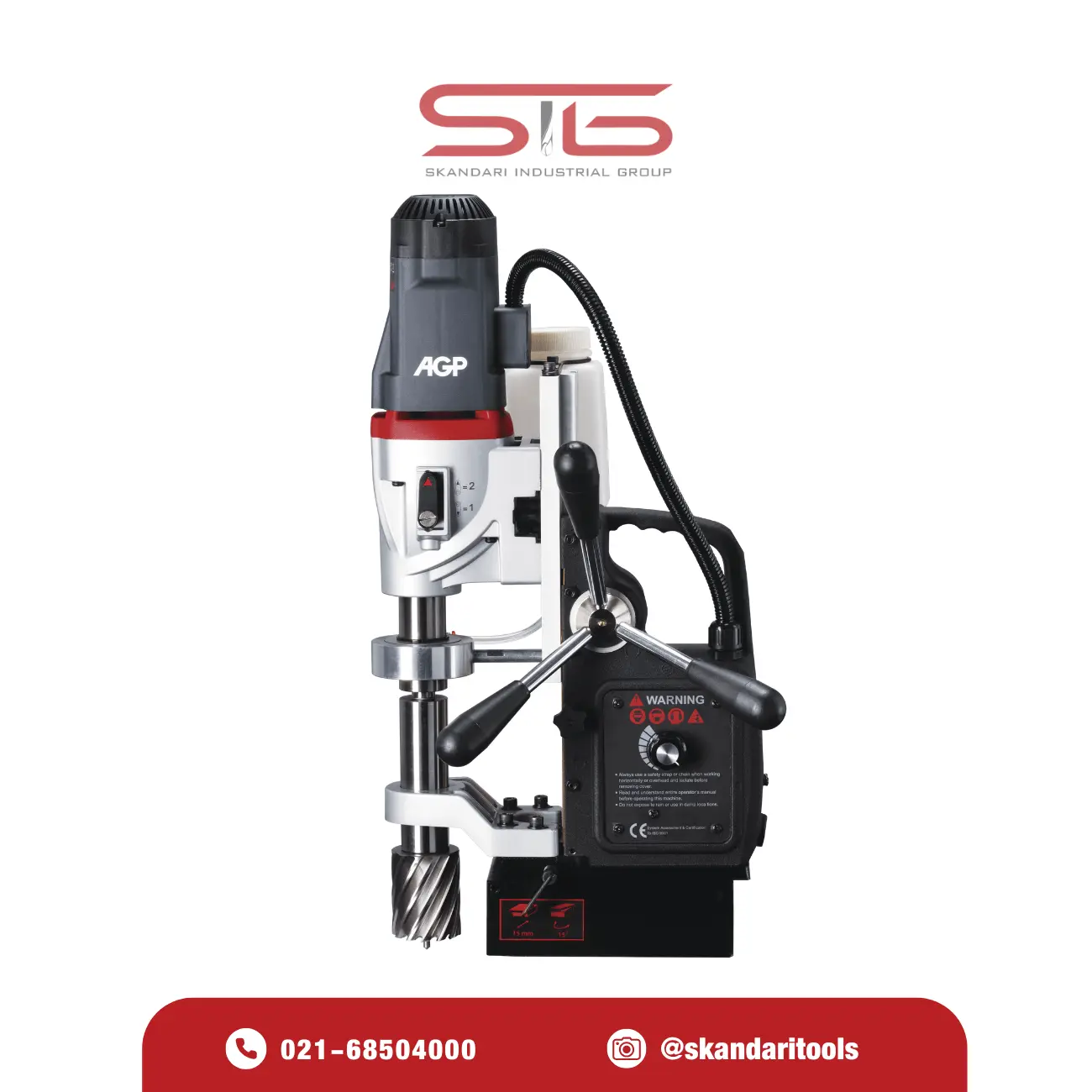

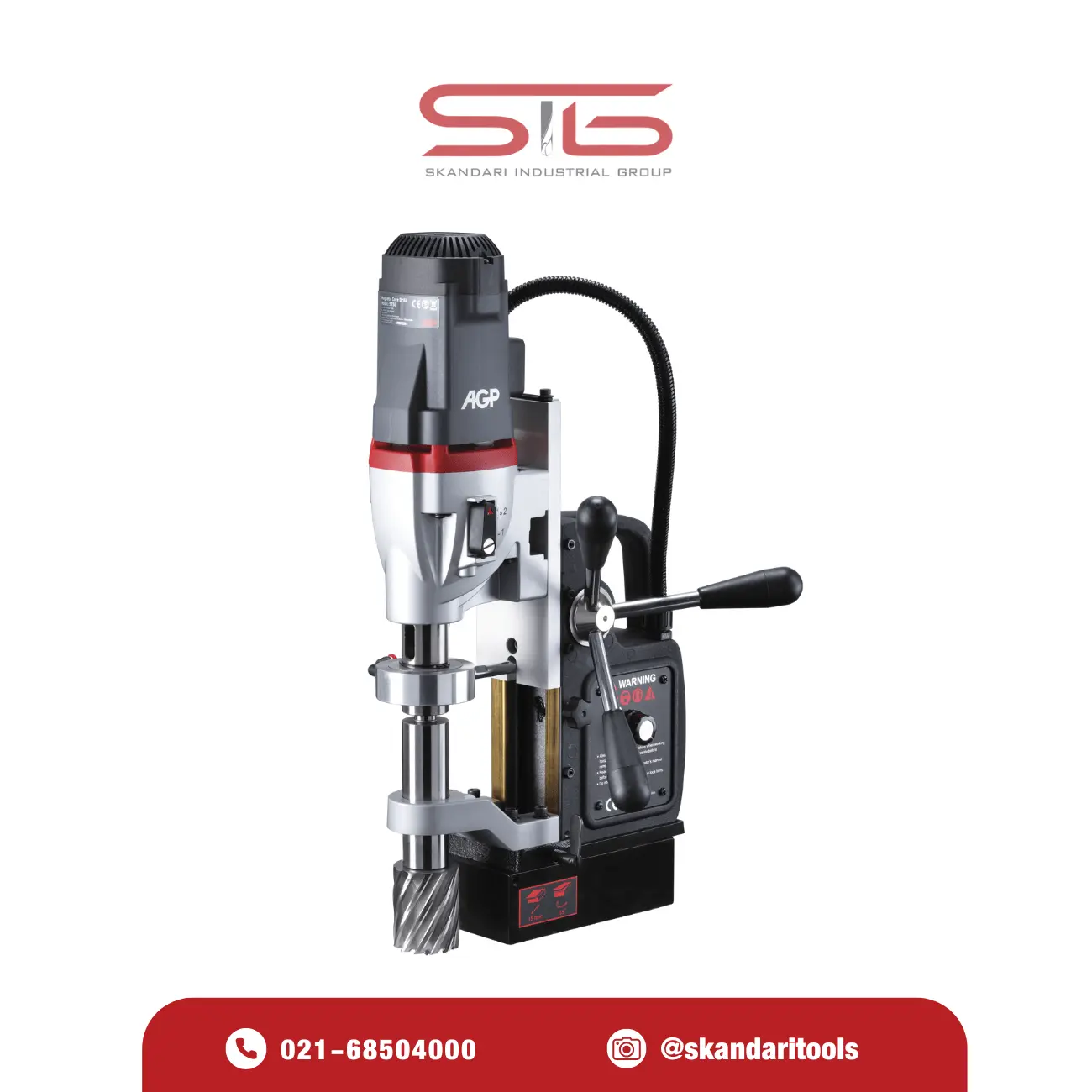

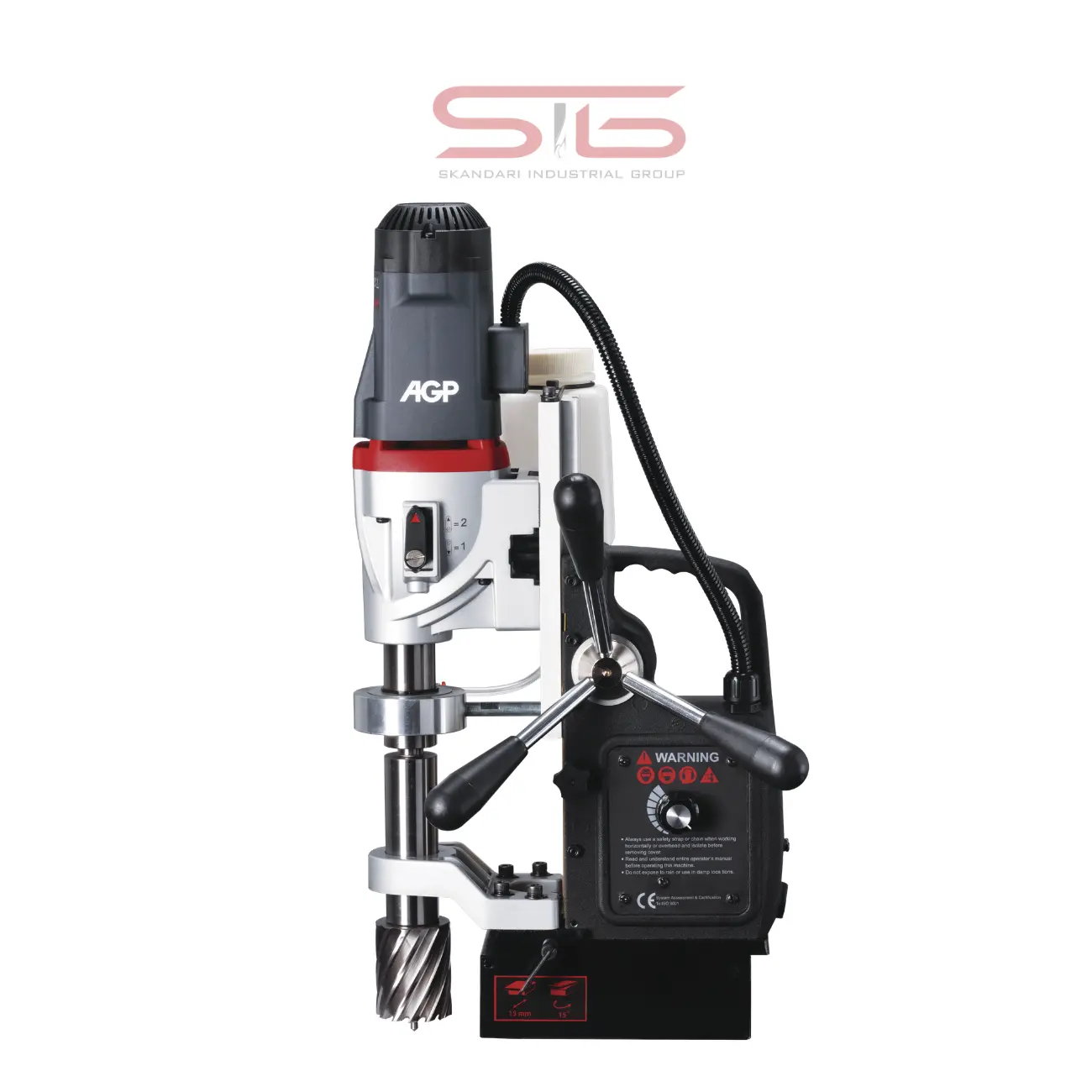

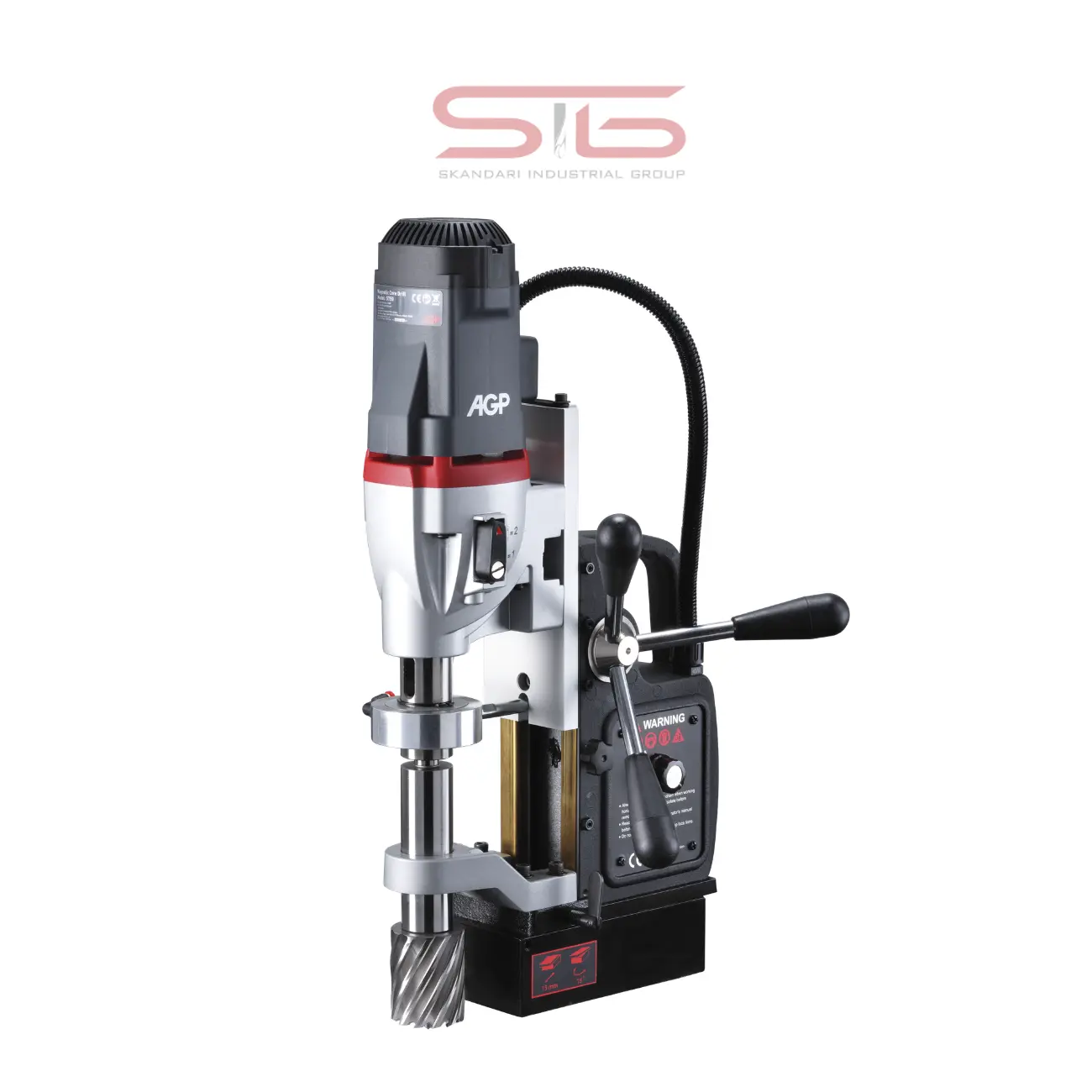

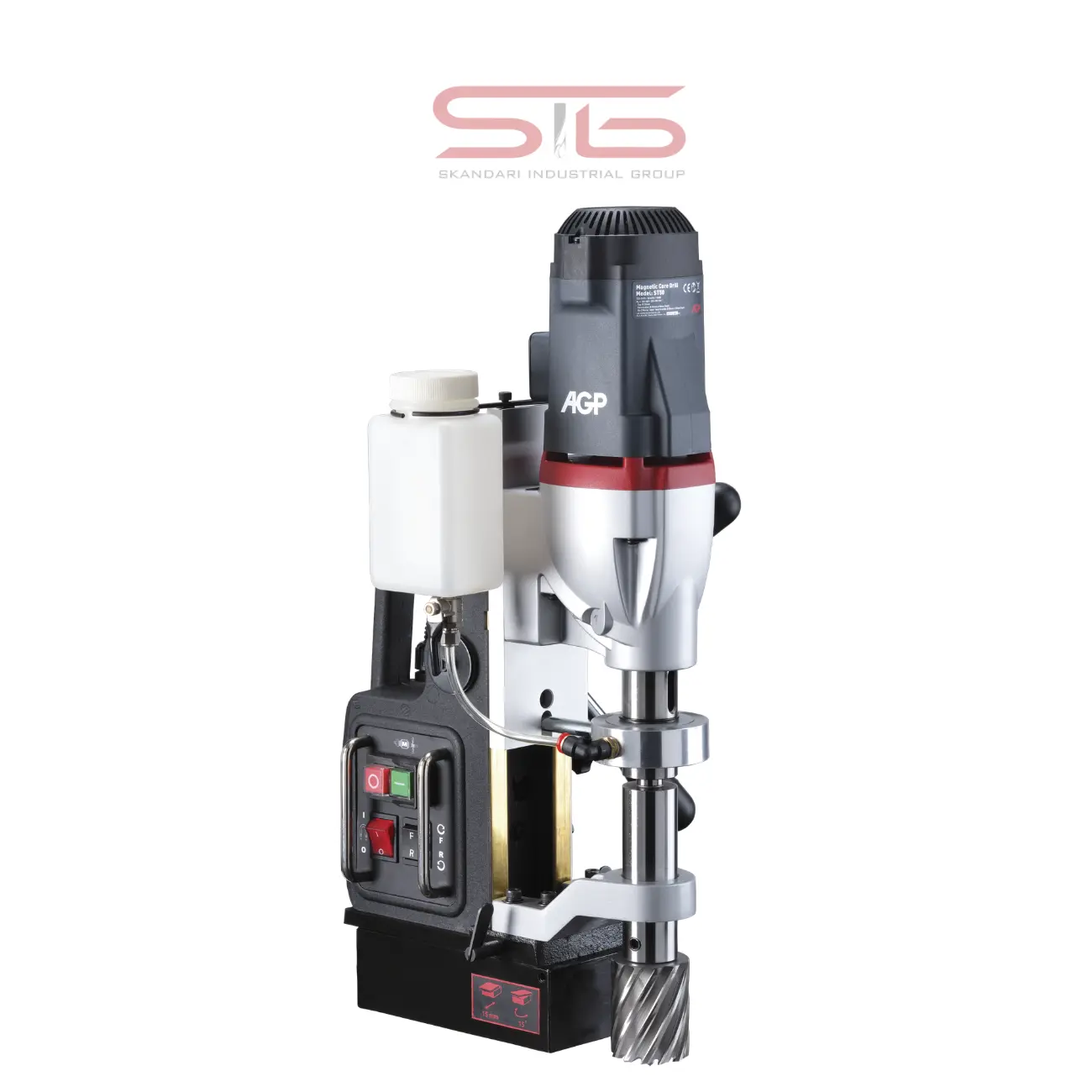

دريل مگنت AGP ST50

ویژگی‌های کلیدی دریل مگنت AGP ST50

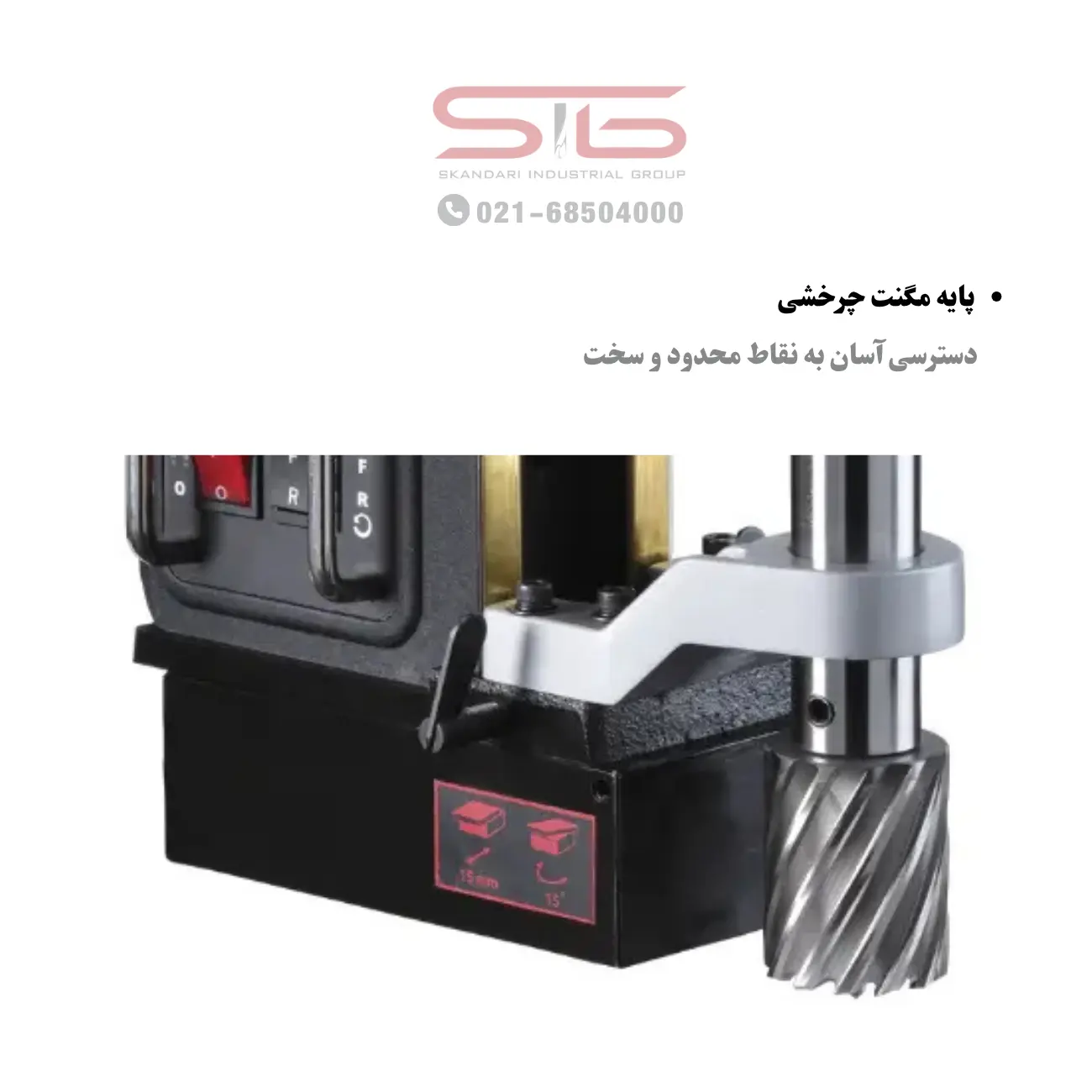

• پایه گردان (Swivel Base) برای تنظیم دقیق محل سوراخکاری

  مهم‌ترین ویژگی AGP ST50، پایه گردان آن است. پس از فعال شدن مگنت، می‌توان بدنه دستگاه را در محدوده مشخصی جابه‌جا کرد تا محل سوراخ بدون نیاز به جدا کردن دستگاه، با دقت تنظیم شود.

  این قابلیت در نصب سازه‌های فلزی، تیرآهن، شاسی ماشین‌آلات و پروژه‌هایی که امکان علامت‌گذاری کاملاً دقیق وجود ندارد، باعث کاهش زمان تنظیم و افزایش دقت سوراخکاری می‌شود.

• گیربکس دو سرعته برای انتخاب گشتاور یا سرعت مناسب

  ST50 به گیربکس مکانیکی دو سرعته مجهز است که امکان انتخاب سرعت متناسب با قطر ابزار برشی را فراهم می‌کند.

  • دنده ۱ برای مته‌های بزرگ‌تر و گشتاور بالاتر
  • دنده ۲ برای مته‌های کوچک‌تر و سرعت بیشتر

  این طراحی باعث می‌شود موتور تحت فشار غیرضروری قرار نگیرد و عمر ابزار برشی نیز افزایش پیدا کند.

• کنترل الکترونیکی سرعت برای تطبیق با جنس قطعه

علاوه بر گیربکس، ST50 دارای کنترل الکترونیکی سرعت است که امکان تنظیم دور موتور را متناسب با جنس قطعه و قطر مته فراهم می‌کند.

این ویژگی هنگام کار روی فولادهای آلیاژی، فولاد ضدزنگ یا عملیات رزوه‌زنی، کنترل بیشتری روی فرآیند برش ایجاد می‌کند و به بهبود کیفیت سوراخ کمک می‌کند.

• اسپیندل MT2 با قابلیت نصب ابزارهای متنوع

استفاده از اسپیندل MT2 باعث شده ST50 تنها یک دستگاه مخصوص مته گردبر نباشد.

این مدل از ابزارهای زیر پشتیبانی می‌کند:

• • مته گردبر تا قطر ۵۰ میلی‌متر
  • مته پیچشی MT2
  • چاک سه‌نظام
  • تجهیزات رزوه‌زنی تا M20

در نتیجه، یک دستگاه می‌تواند چندین عملیات مختلف را در کارگاه یا پروژه اجرا کند و نیاز به تجهیزات جداگانه را کاهش دهد.

• قابلیت رزوه‌زنی (Tapping) تا M20

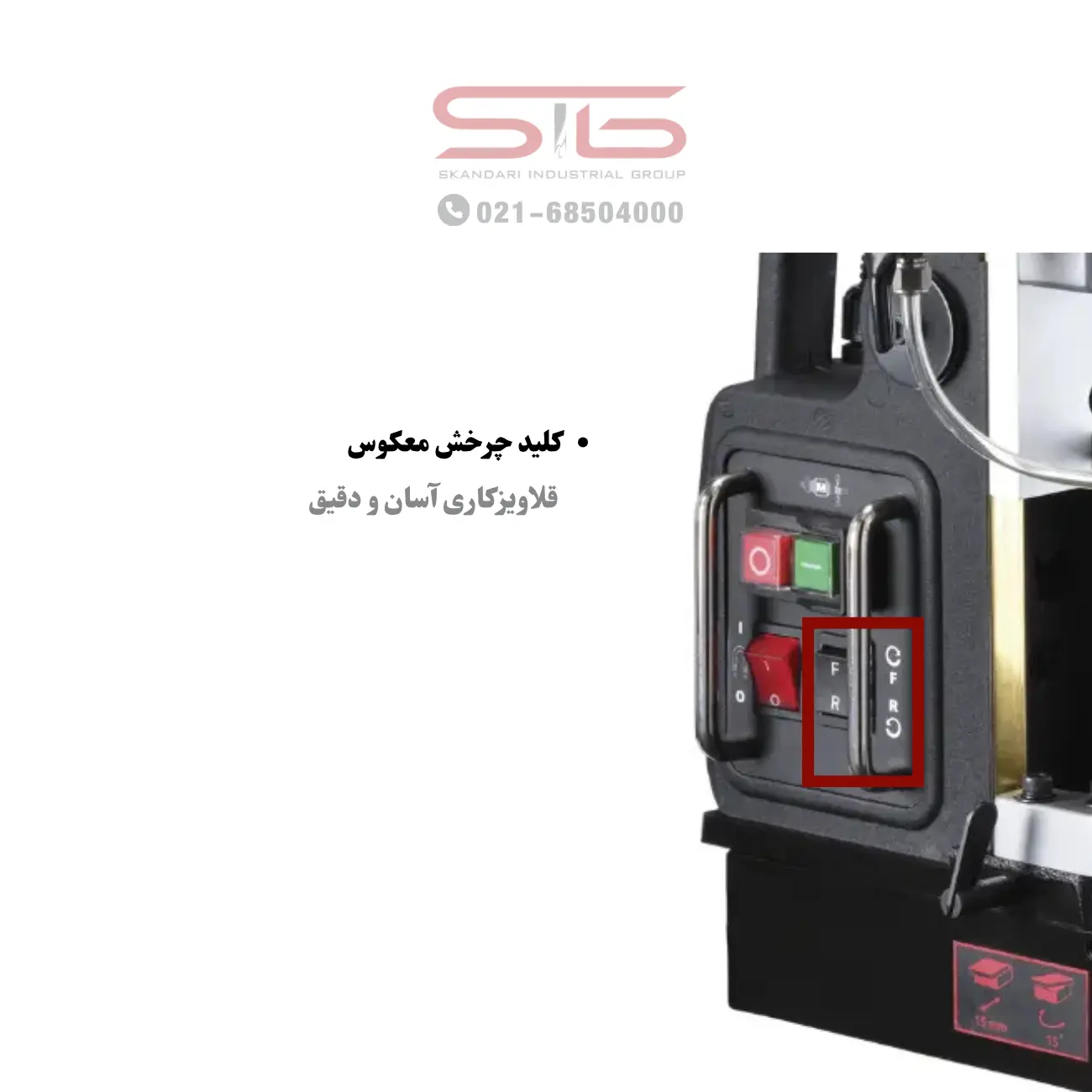

وجود کلید تغییر جهت گردش موتور، کنترل سرعت و اسپیندل MT2 امکان اجرای عملیات رزوه‌زنی را نیز فراهم کرده است.

برای کاربرانی که علاوه بر سوراخکاری، نیاز به ایجاد رزوه روی قطعات فولادی دارند، این ویژگی باعث صرفه‌جویی در زمان جابه‌جایی قطعه و کاهش تعداد تجهیزات موردنیاز می‌شود.

این ویژگی فقط برای رزوه‌زنی نیست و در خروج مته و آزادسازی ابزار هم اهمیت دارد.

• نیروی چسبندگی مغناطیسی ۱۷۰۰۰ نیوتن

پایه مغناطیسی ST50 با نیروی نگهدارندگی ۱۷۰۰۰ نیوتن، هنگام نصب روی سطوح فولادی شرایط مناسبی برای انجام سوراخکاری ایجاد می‌کند.

در صورت رعایت حداقل ضخامت توصیه‌شده قطعه‌کار و استفاده صحیح از زنجیر ایمنی، این نیرو به پایداری دستگاه در حین کار کمک می‌کند.

• سیستم محافظت از موتور

این دستگاه به دو قابلیت حفاظتی مجهز شده است:

• • Soft Start برای راه‌اندازی نرم و کاهش تنش اولیه به موتور و گیربکس
  • Overload Protection برای محافظت از موتور در شرایط بار بیش از حد

این دو ویژگی به افزایش دوام دستگاه در استفاده‌های مداوم صنعتی کمک می‌کنند.

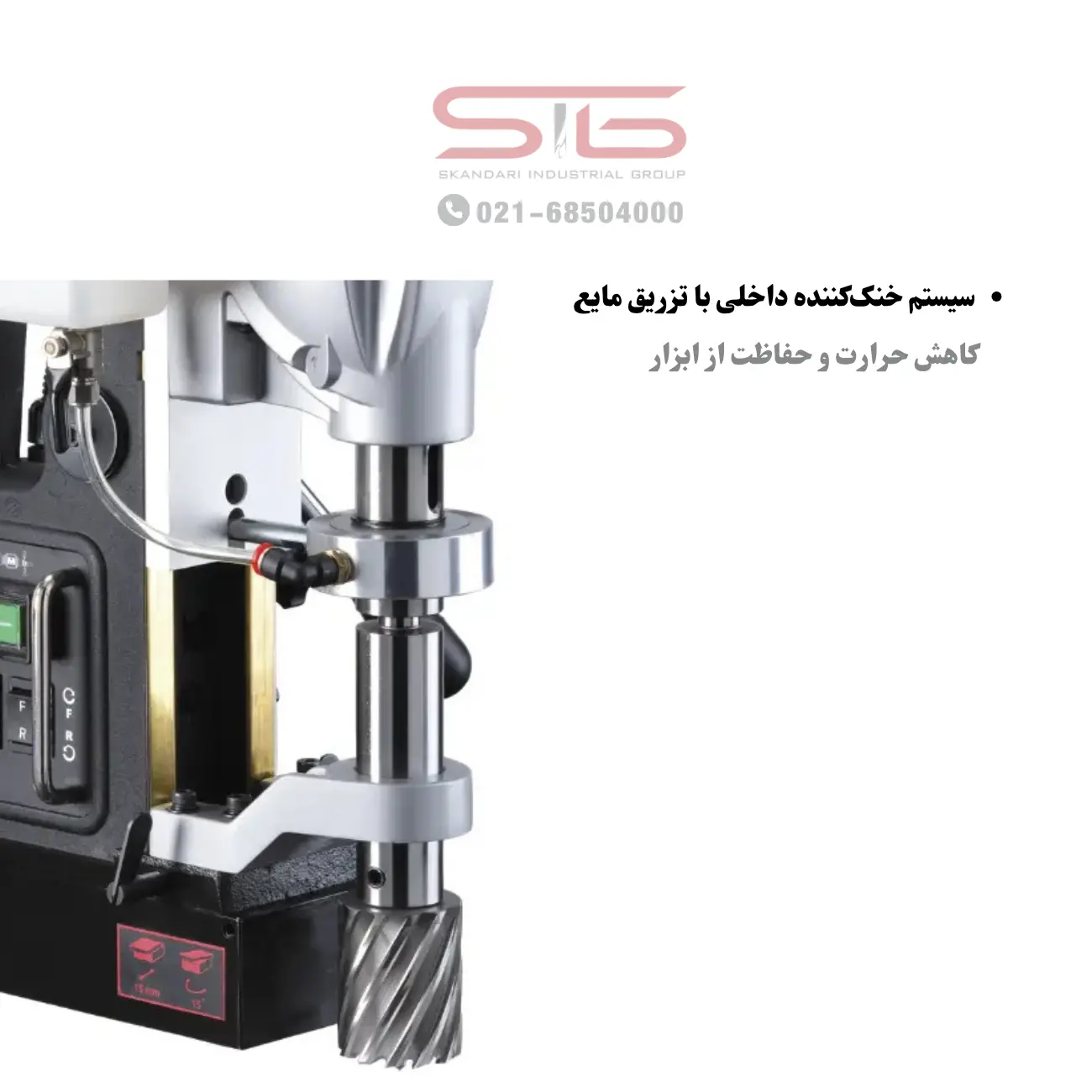

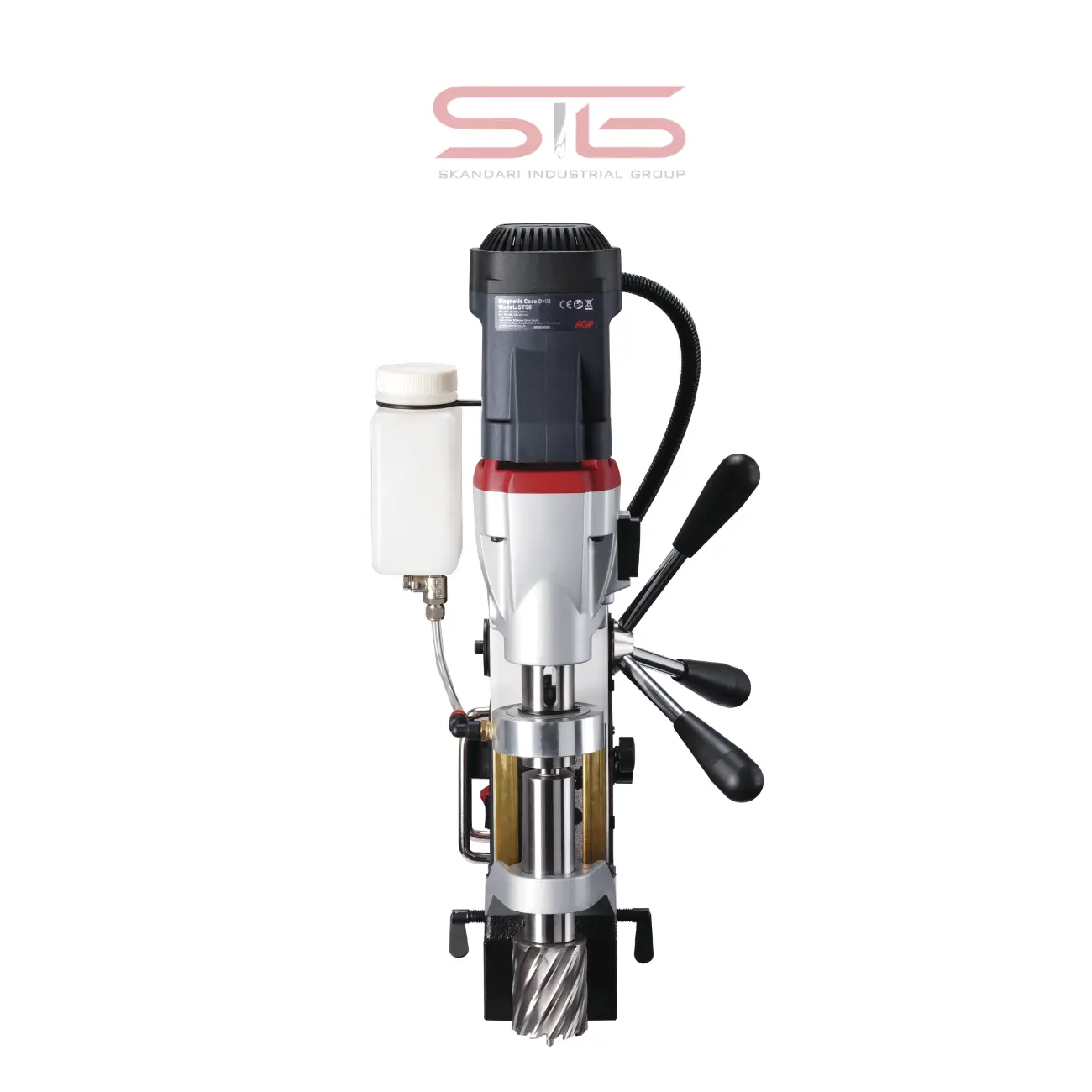

• سیستم خنک‌کاری داخلی مته گردبر

مایع خنک‌کننده از طریق آربور مستقیماً به محل برش هدایت می‌شود.

این طراحی باعث می‌شود:

• • دمای ابزار برشی کنترل شود.
  • کیفیت سوراخکاری بهبود یابد.
  • عمر مته گردبر افزایش پیدا کند.
  • احتمال سوختن لبه‌های برش کاهش یابد.

طبق دفترچه راهنما، هنگام استفاده از مته‌های گردبر، استفاده از مایع خنک‌کننده الزامی است.

• طراحی مناسب برای کارهای نصب و نگهداری

با وزن حدود ۱۶٫۴ کیلوگرم، ابعاد مناسب و امکان استفاده از پایه گردان، ST50 برای پروژه‌های نصب سازه‌های فلزی، ساخت اسکلت، تعمیرات صنعتی و خطوط مونتاژ انتخابی کاربردی محسوب می‌شود؛ به‌ویژه در شرایطی که فضای دسترسی محدود است و تنظیم دقیق محل سوراخ اهمیت دارد.

کاربردهای دریل مگنت AGP ST50

AGP ST50 برای کاربرانی طراحی شده است که علاوه بر سوراخکاری دقیق، به قابلیت انجام چندین عملیات مختلف با یک دستگاه نیاز دارند. وجود اسپیندل MT2، پایه گردان، گیربکس دو سرعته و قابلیت رزوه‌زنی باعث شده این مدل در پروژه‌های نصب، ساخت و تعمیرات صنعتی کاربردهای متنوعی داشته باشد.

اجرای سازه‌های فلزی

در پروژه‌های ساخت اسکلت فلزی، سوله، پل، استراکچرهای صنعتی و سازه‌های فولادی، ST50 امکان ایجاد سوراخ‌های دقیق با مته گردبر تا قطر ۵۰ میلی‌متر را فراهم می‌کند. پایه گردان نیز تنظیم دقیق محل سوراخ را بدون جابه‌جایی پایه مغناطیسی آسان‌تر می‌کند.

نصب تجهیزات صنعتی

هنگام نصب ماشین‌آلات، تابلوها، ریل‌ها، فریم‌ها و تجهیزات سنگین، معمولاً فضای کافی برای جابه‌جایی کامل دستگاه وجود ندارد. قابلیت حرکت محدود بدنه روی پایه مغناطیسی، موقعیت‌یابی نهایی را سریع‌تر و دقیق‌تر انجام می‌دهد.

تعمیر و نگهداری تجهیزات کارخانه‌ای

در عملیات تعمیرات و نگهداری (Maintenance)، اغلب لازم است سوراخکاری روی قطعاتی انجام شود که امکان انتقال آن‌ها به کارگاه وجود ندارد. وزن مناسب، پایه مغناطیسی و قابلیت استفاده از ابزارهای مختلف MT2 باعث شده ST50 برای این نوع پروژه‌ها گزینه‌ای کاربردی باشد.

رزوه‌زنی روی قطعات فولادی

به کمک کلید تغییر جهت گردش، کنترل سرعت و امکان نصب تجهیزات رزوه‌زنی، این مدل می‌تواند عملیات تپ‌کاری تا M20 را نیز انجام دهد. این ویژگی باعث می‌شود سوراخکاری و رزوه‌زنی در یک محل و با یک دستگاه انجام شود و زمان اجرای پروژه کاهش یابد.

سوراخکاری با ابزارهای MT2

اسپیندل MT2 تنها به مته گردبر محدود نیست و امکان استفاده از ابزارهای مختلف را فراهم می‌کند؛ از جمله:

• مته‌های پیچشی MT2
• ریمر (Reamer)
• برقوزن
• سنک‌زن (Countersink)
• چاک سه‌نظام برای مته‌های معمولی

این انعطاف‌پذیری باعث می‌شود ST50 در بسیاری از عملیات ماشین‌کاری سبک نیز قابل استفاده باشد.

پروژه‌هایی که دقت موقعیت سوراخ اهمیت بالایی دارد

در برخی پروژه‌ها، اختلاف چند میلی‌متری محل سوراخ می‌تواند باعث مشکل در مونتاژ قطعات شود. پایه گردان ST50 این امکان را فراهم می‌کند که پس از فعال شدن مگنت، موقعیت دستگاه با دقت بیشتری تنظیم شود؛ ویژگی‌ای که در نصب صفحات اتصال، بیس‌پلیت‌ها و قطعات مونتاژی بسیار کاربردی است.

اقلام همراه دریل مگنت AGP ST50

دریل مگنت AGP ST50 به‌صورت استاندارد همراه با تجهیزات موردنیاز برای شروع کار و نصب ایمن دستگاه عرضه می‌شود.

• آربور (Arbor) مخصوص مته گردبر
• پین راهنما (Pilot Pin)
• مخزن مایع خنک‌کننده به همراه شلنگ و اتصالات
• محافظ براده (Chip Guard)
• زنجیر ایمنی
• درفت (Drift) برای خارج کردن ابزارهای MT2
• آچار ترکیبی M8
• آچار آلن ۲٫۵ میلی‌متری
• آچار آلن ۵ میلی‌متری
• دفترچه راهنمای دستگاه

توجه: مته گردبر (Annular Cutter)، مته پیچشی MT2، چاک سه‌نظام، آداپتور چاک و تجهیزات رزوه‌زنی جزء اقلام استاندارد دستگاه نیستند و بسته به سفارش می‌توانند به‌صورت جداگانه تهیه شوند.

تجهیزات جانبی سازگار با دریل مگنت AGP ST50

به لطف اسپیندل MT2، دریل مگنت AGP ST50 علاوه بر مته‌های گردبر، از مجموعه‌ای از تجهیزات جانبی برای انجام عملیات مختلف نیز پشتیبانی می‌کند. این تجهیزات بسته به نوع کاربرد، به‌صورت جداگانه قابل تهیه هستند.

• مته گردبر (Annular Cutter) تا قطر ۵۰ میلی‌متر و عمق برش ۵۰ میلی‌متر
• پین راهنما (Pilot Pin) متناسب با مته‌های گردبر
• مته پیچشی با ساقه MT2 تا قطر ۲۰ میلی‌متر
• آداپتور MT2 به چاک سه‌نظام
• چاک سه‌نظام ۱۳ میلی‌متری (۱/۲ اینچ) برای استفاده از مته‌های معمولی
• چاک تپ یونیورسال برای رزوه‌زنی از M6 تا M20
• تپ‌های ماشینی متناسب با ظرفیت دستگاه
• مایع خنک‌کننده مخصوص برش برای سوراخکاری با مته‌های گردبر
• محافظ براده و قطعات مصرفی در صورت نیاز به تعویض

نکته: برای استفاده از چاک سه‌نظام یا تجهیزات رزوه‌زنی، مطابق دستورالعمل دفترچه راهنما لازم است از آداپتور MT2 مناسب استفاده شده و در برخی کاربردها براکت تکیه‌گاه آربور نیز باز شود.

جمع‌بندی

دریل مگنت AGP ST50 یک دستگاه سوراخکاری مغناطیسی حرفه‌ای است که برای انجام عملیات دقیق روی قطعات فولادی طراحی شده و علاوه بر سوراخکاری با مته گردبر، امکان استفاده از مته پیچشی و اجرای رزوه‌زنی را نیز فراهم می‌کند. ترکیب پایه گردان (Swivel Base)، گیربکس دو سرعته، کنترل الکترونیکی سرعت و اسپیندل MT2، این مدل را به گزینه‌ای مناسب برای کاربرانی تبدیل کرده است که به دقت، انعطاف‌پذیری و قابلیت انجام چند نوع عملیات با یک دستگاه نیاز دارند.

استفاده از سیستم خنک‌کاری داخلی، راه‌اندازی نرم (Soft Start) و محافظت در برابر اضافه‌بار نیز به افزایش دوام دستگاه و حفظ عملکرد آن در شرایط کاری مداوم کمک می‌کند. همچنین نیروی چسبندگی ۱۷۰۰۰ نیوتنی پایه مغناطیسی، در صورت استفاده روی سطوح فولادی با ضخامت مناسب و رعایت دستورالعمل‌های ایمنی، پایداری لازم را هنگام سوراخکاری فراهم می‌کند.

اگر به دنبال یک دریل مگنت با ظرفیت سوراخکاری تا ۵۰ میلی‌متر هستید که علاوه بر دقت بالا، امکان استفاده از ابزارهای مختلف با اتصال MT2 و اجرای عملیات رزوه‌زنی تا M20 را نیز در اختیار شما قرار دهد، AGP ST50 یکی از مدل‌های کامل و کاربردی در این رده محسوب می‌شود.

اگر قصد مقایسه این مدل با سایر ظرفیت‌ها و مدل‌های موجود را دارید، می‌توانید مجموعه دریل مگنت AGP را در صفحه “دسته‌بندی دریل مگنت”  مشاهده و مشخصات فنی مدل‌های مختلف را با یکدیگر مقایسه کنید.
